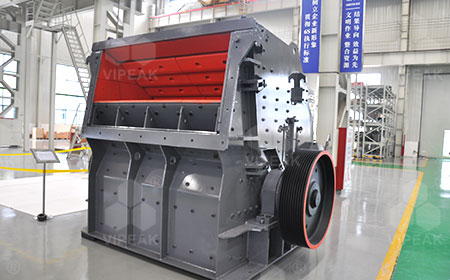

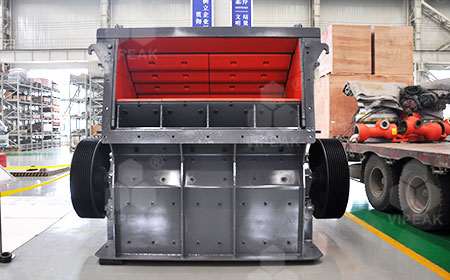

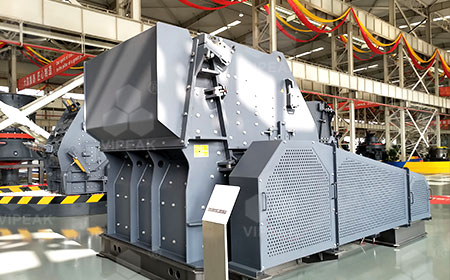

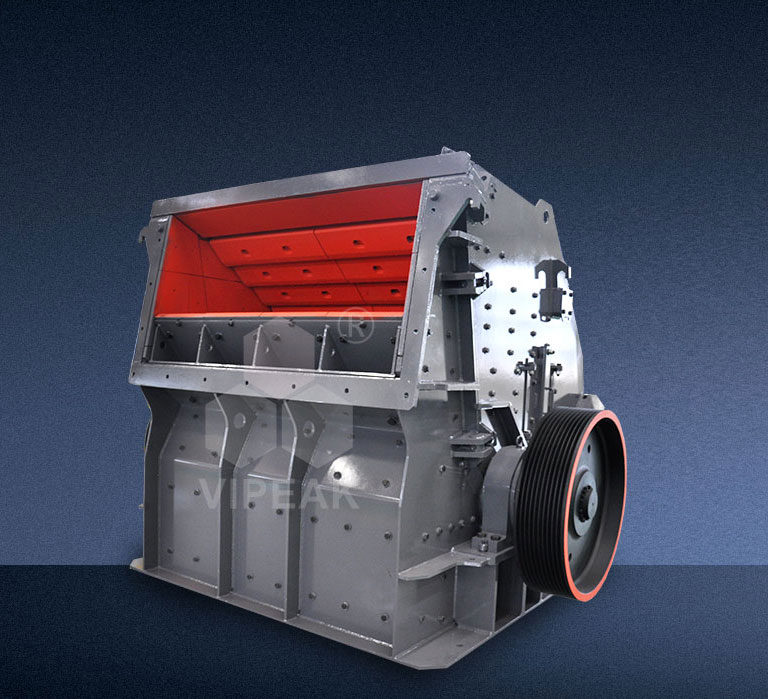

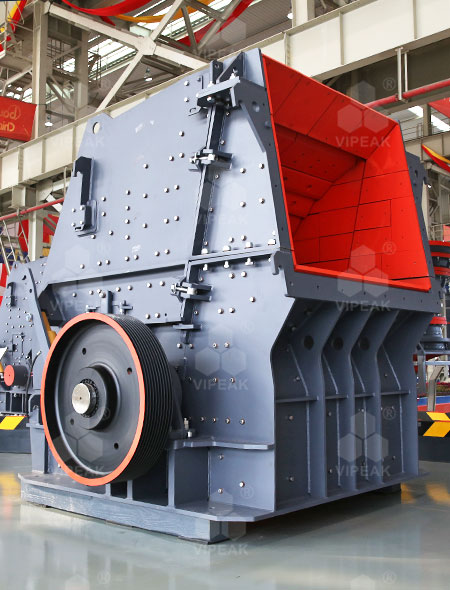

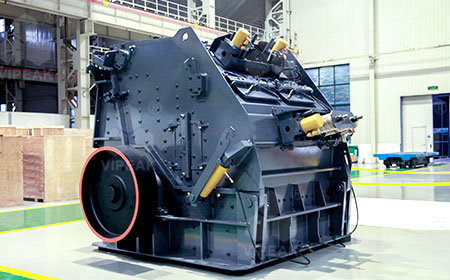

Атлас оборудования

Принцип работы

Серия дробилок CI5X — это дробильное оборудование, которое дробит материал за счет ударной энергии. Во время работы электродвигатель приводит ротор в быстрое вращение. Когда материал попадает в зону действия ударных молотов, он разрушается под воздействием их высокоскоростного удара. Дробленный материал по касательной направляется на ударную пластину, установленную над ротором, где подвергается повторной дробке, а затем отскакивает от ударной пластины обратно в зону действия ударных молотов для повторной дробки. Этот процесс повторяется, пока материал не будет дроблен до требуемого крупности и не выйдет через выпускной отверстие. Регулировка зазора между ударной раму и ротором позволяет изменить крупность и форму материала.

Характеристики устройства

Уникальная камера повышает эффективность дробления
Конструкция профильной полости с эвольвентой обеспечивает вертикальное попадание материала в ударную пластину. Материал возвращается в направлении входного отверстия в зоне действия молотков, что увеличивает количество ударов, значительно повышает эффективность дробления и улучшает гранулометрию выходного продукта. Применение тяжелого ротора увеличивает момент инерции, одновременно повышая линейную скорость материала и улучшая рабочий процесс.
Гидравлическая операционная система проста и быстра.
Многофункциональная полногидравлическая операционная система реализует полногидравлическую регулировку гранулометрии отходящих материалов и полногидравлическое открытие крышки для замены быстровослаживающихся деталей. Накладки закреплены высокопрочными болтами, их можно заменять напрямую извне, что сокращает трудовые и временные затраты на замену накладок. Устройство для точной установки подшипниковых подушек снижает сложность операции позиционирования подшипниковых подушек в процессе обслуживания. Конструкция цельной ударной пластины обеспечивает надежное закрепление, а монтаж и демонтаж ударных пластин становятся более удобными и быстрыми.
Качественные материалы продлевают срок службы
Корпус изготовлен из высокопрочной стали, молотки выполнены из высокостойких к износу материалов, ротор изготовлен из низкотемпературной высокопрочной стали, подшипники выбираются из международных крупных брендов и т.д. Высококачественные исходные материалы являются основой для увеличения срока службы дробилки. Используются усиленные накладки, болты закручиваются снаружи внутрь, что предотвращает ослабление боковых защитных пластин из-за износа болтов, гарантирует более полное использование боковых защитных пластин и значительно увеличивает их срок службы.
Точная обработка гарантирует стабильную работу
Тяжелый ротор изготовлен с использованием технологий цельной сварки, обладает высокой точностью и прочностью на удар, что уменьшает пульсации тока в процессе эксплуатации. Сопрягаемая поверхность нижнего рамы и подшипникового блока обрабатывается цельной технологией, что гарантирует точность обработки. Сопрягаемые поверхности ударной пластины и рамы ударной пластины подвергаются точной обработке, закрепляются с использованием нитриловых самонесущих гаек с двумя наборами дисковых пружин, а также заполняются эпоксидной смолой, что обеспечивает надежное закрепление.
