Принцип работы

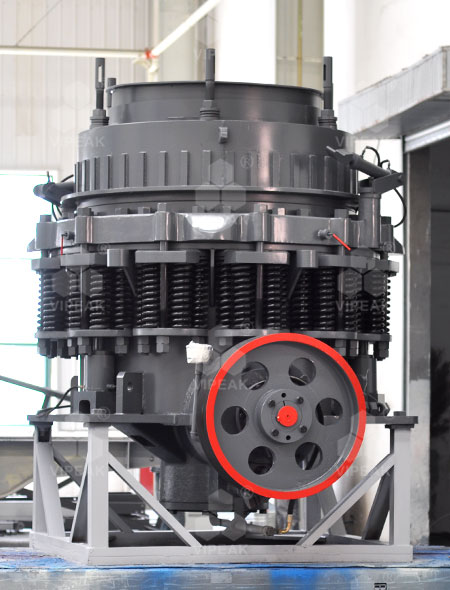

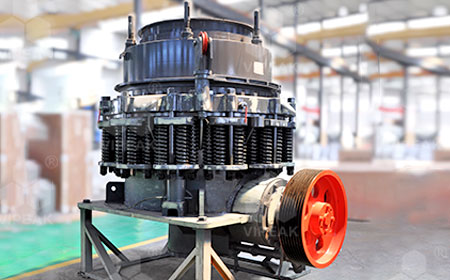

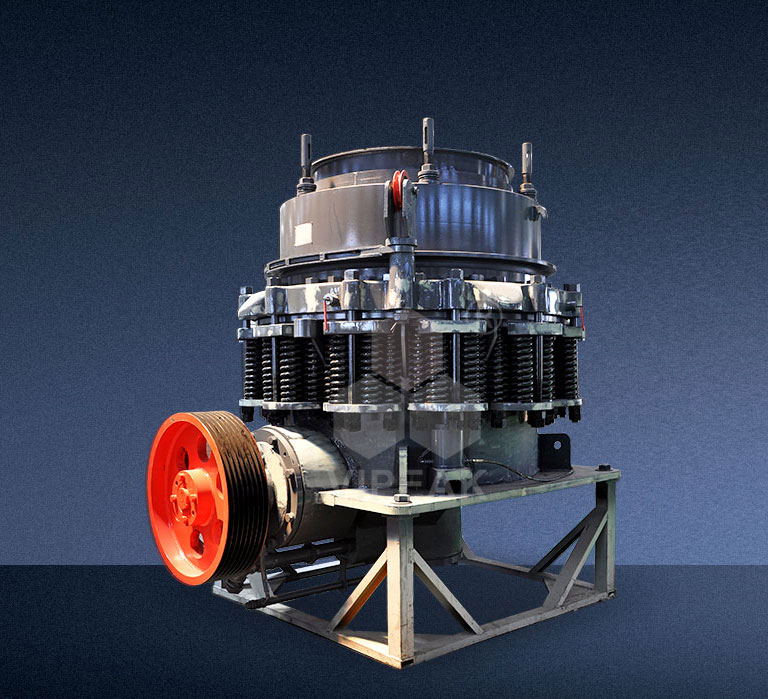

Конический дробилка CS в основном состоит из рамы, стационарного конуса, подвижного конуса, пружинного механизма, чашевидного опорного узла и передающего устройства; его вспомогательные части включают электрическую систему, систему смазки тонким маслом и гидравлическую систему очистки полости.
При работе электродвигатель через ремень треугольного сечения, большой шкив, вал передачи, малый конический шестерен и большой конический шестерен вращает эксцентрическое втулка. Ось симметрии дробильного конуса при вращении эксцентрической втулки совершает вращательное качание, в результате чего поверхность дробильной стенки время от времени приближается к поверхности матрицы, время от времени отдаляется от нее. Таким образом, материал в кольцевой дробильной полости, образованной стационарным и подвижным конусами, постоянно подвергается ударам, сжатию и изгибу, в результате чего дробится. После многократного сжатия, удара и изгиба материал дробится до требуемого крупности и выводится через нижнюю часть.
Характеристики устройства
Конструкция ламинированного дробления
Использует принцип слоистого дробления для дробления материалов, обладает высокой эффективностью дробления и низким износом быстротребуемых деталей. Готовый продукт после дробления имеет кубическую форму и высокое содержание мелкозернистых фракций, что позволяет удовлетворить потребности в использовании некоторых высококачественных агрегатов.
Система смазки жидким маслом
Система смазки тонким маслом использует резервируемую конструкцию с двумя масляными насосами и двумя фильтрами, может осуществлять смазку до запуска оборудования, обладает высокой адаптивностью, легко управляется и продлевает срок службы деталей.
Система защиты от перегрузки
Когда в дробильную камеру оборудования попадают неразрушимые материалы, система защиты от перегрузки, ядром которой являются пружины из высокопроизводительного сплавного стали, эффективно защищает безопасность оборудования.
Гидравлическая система очистки полости
Гидравлическая система очистки камеры может, в случае аварийной остановки оборудования, такой как мгновенный заклинивание, увеличивать зазор между неподвижным и подвижным конусами с помощью гидравлического подъема, облегчая очистку камеры и сокращая время обслуживания.
