Принцип работы

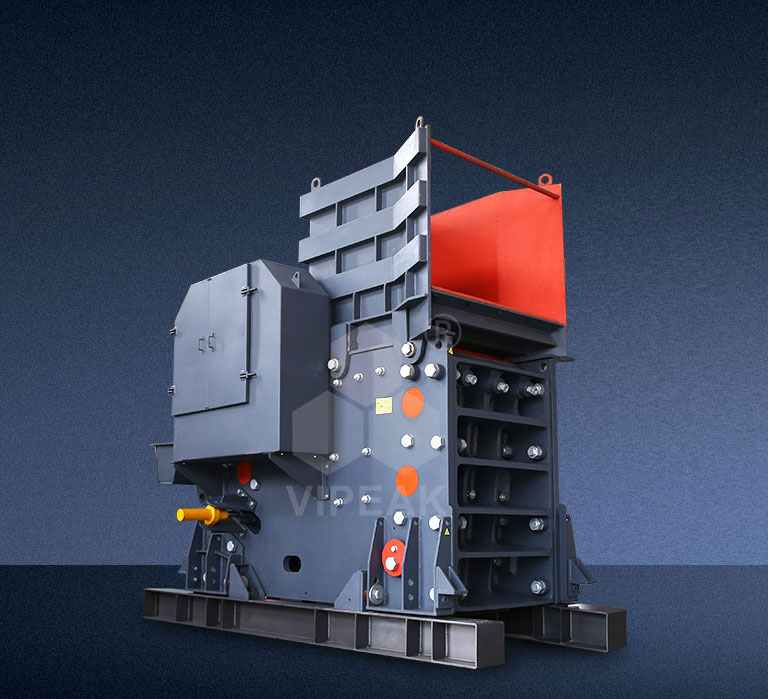

Швейная дробилка серии C6X состоит в основном из следующих частей: сборки рамы, сборки для установки челюстей, сборки подвижной челюсти, сборки колес, сборки регулировочного устройства, сборки привода и натяжения, сборки для установки на фундамент, загрузочного желоба (дополнительный опция) и защитного кожуха (дополнительный опция).
Швейная дробилка серии C6X обычно использует электродвигатель в качестве источника энергии. Электродвигатель передаёт энергию на шкив через ремень SPC, который в свою очередь вращает эксцентриковый вал, заставляя подвижную челюсть качаться вперёд-назад и вверх-вниз. Когда подвижная челюсть приближается к неподвижной, объем дробильной камеры уменьшается, и материал в ней сжимается или раскалывается. Когда подвижная челюсть отдаляется от неподвижной, объем дробильной камеры увеличивается, и дроблёный мелкий материал из неё выводится через выпускной отверстие. Таким образом, происходит непрерывный цикличный процесс, обеспечивающий дробление материала.

Характеристики устройства

Оптимизация структуры дробильной камеры
Камера дробления была многократно оптимизирована, фактический размер загрузки увеличен, а в сочетании с конструкцией с большим ходом и крутым углом наклона рычага обеспечивается больший ход внизу камеры дробления, что повышает пропускную способность по материалу и значительно увеличивает эффективность дробления.
Рамка с разборно-монтажной конструкцией без сварки
Каркас выполнен по конструкции с разделенными боковыми стенами, передней и задней стенами. Вместо сварного каркаса используется болтовое крепление, что позволяет избежать проблемы концентрации напряжений, вызванной сваркой, а также делает конструкцию более компактной и надежной.
Устройство регулировки с двойными клинными блоками
Регулировка клиньями заменяет регулировку выпускного отверстия с использованием подкладок. В зависимости от потребностей можно оснастить механическим или гидравлическим способом регулировки, что делает операцию регулировки выпускного отверстия более простой, экономичной по времени и безопасной.
Устройство с эластичным ограничением и демпфированием вибраций
Вместо жестких креплений основания используются эластичные ограничивающие блоки и резиноизоляционные устройства, которые эффективно поглощают пиковые нагрузки от вибрации, тем самым снижая взаимные удары между дробилкой и основанием, уменьшая усталостные повреждения основания и одновременно увеличивая срок службы дробилки.
Интегрированный двигательное основание
Интегрированная рама двигателя, рама двигателя закреплена на дробилке, что экономит пространство для установки; вариант натяжения ремня с шарнирным подшипником делает передачу силы более стабильной и регулировку более удобной.
Хорошая материальность и точная обработка
Ключевые компоненты, такие как передняя стена, задняя стена, подвижный челюсть, подшипниковая бабка, изготовлены из сплавного чугунно-стального материала. Основной вал изготовлен из кованого материала с более высокими комплексными механическими свойствами, обладает высокой стойкостью к ударным нагрузкам. Используются подшипники и муфты международных брендов, таких как SKF, FAG, KTR. Большие боковые пластины, передняя и задняя стеновые пластины обрабатываются на портальных ЧПУ-фрезерных станках.
