Круговой вибросито серии S5X

Серия круговых вибрационных решеток S5X разработана с использованием современных международных технологий. Они подходят для различных видов сепарации, включая тяжелую, среднюю и тонкую сепарацию. Это идеальное оборудование для обработки материалов после первичного и вторичного дробления, а также может использоваться для сепарации готовых продуктов.

Область применения:
отрасли таких как щебень и гравий, металлургические шахты, уголь, химическая промышленность, утилизация вторичных ресурсов и т.д.

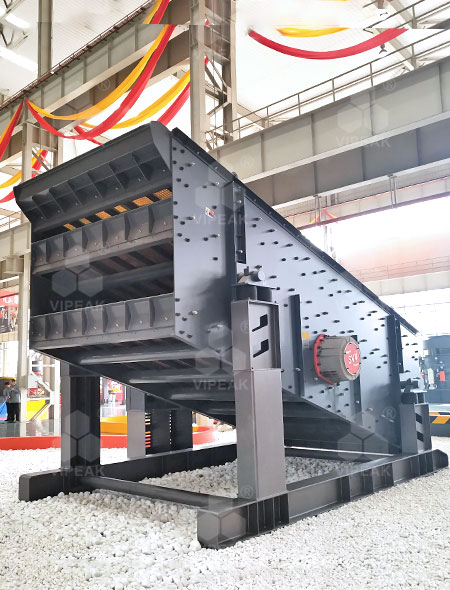

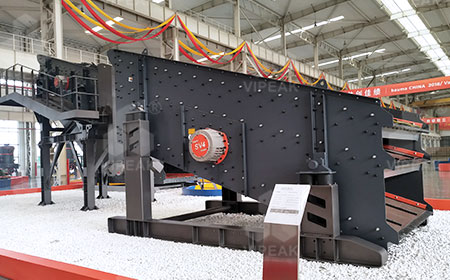

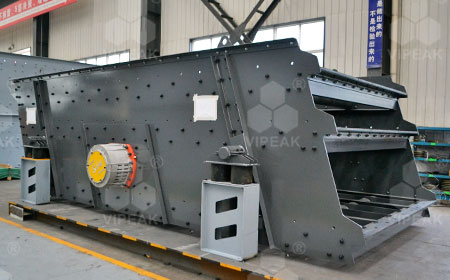

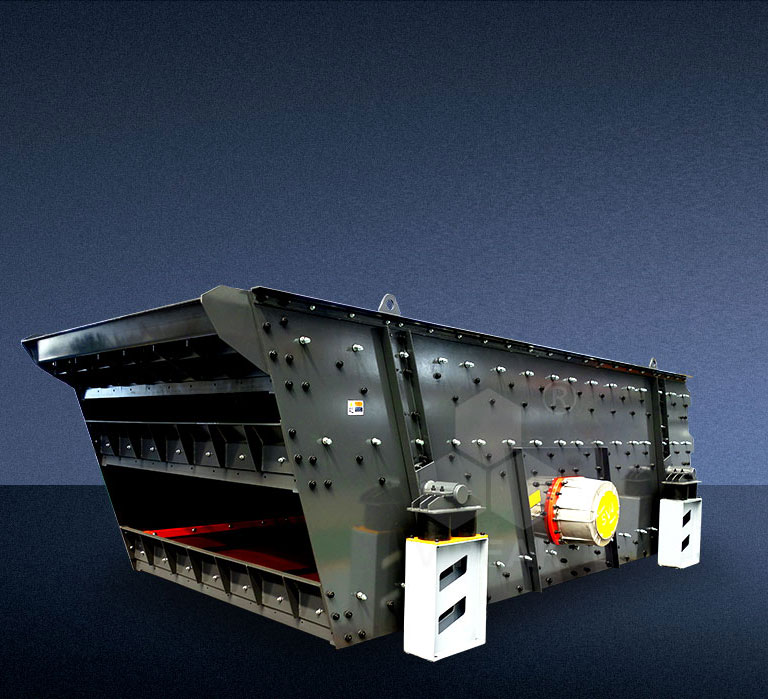

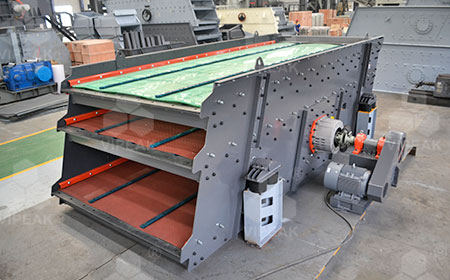

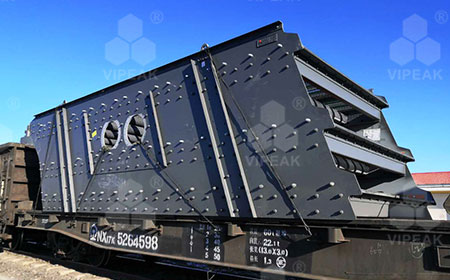

Атлас оборудования

Принцип работы

Круговой вибрационный решеток S5X в основном состоит из таких компонентов, как решеточная коробка, группа пружинных опор, опора, вибратор, передающее устройство, электродвигатель, опора передающего устройства и т.д.
Круговой вибрационный решеток S5X — это оборудование, в котором в качестве упругого элемента опоры используется пружина, а в качестве источника вибрации — блок-эксцентриковый вибратор. Благодаря вращению эксцентриковых масс возникает возбуждающая сила, в результате чего решеточная коробка совершает кругово-поступательное движение. Материал непрерывно совершает почти круговые подпрыгивающие и перекатывающиеся движения на наклонной решетке. Постоянно сравниваясь с отверстиями решетки, материал, размер частиц которого меньше размера отверстий, проходит через решетку, а материал с большими размерами частиц остается на решетке, тем самым завершая процесс сепарации.

Характеристики устройства

Модульное проектирование, высокая универсальность
Монтируется модульный вибратор SV, интенсивность вибрации достигает 4,2G, обладает высокой обработочной способностью и высокой эффективностью сепарации, замена занимает всего один час; кроме того, модульное проектирование сокращает количество видов запасных частей и повышает их универсальность.
Общая рамочная структура обладает высокой несущей способностью
Используется цельная рамочная конструкция, что обеспечивает большую нагрузочную способность по сравнению с традиционным проектом с отдельными поперечными балками; кроме того, с использованием технологии конечно-элементного анализа прочности гарантируется сбалансированное проектирование по весу и прочности.
Система высокопрочной защиты, безопасная и стабильная
Гибкий привод защищает двигатель от ударов; защитные кожухи вибратора и шкива обеспечивают большую безопасность; полиуретановые кожухи, уплотнительные планки и опорные планки предотвращают износ.
Лазерная резка-технология, без риска растрескивания
Боковые пластины изготовлены с использованием технологии лазерной резки цельных листов, при этом отсутствует всякий вид сварки. Все усилительные элементы оборудуются высокопрочными креново-схватными болтами, что обеспечивает более удобную установку и большую прочность, а также исключает риск растресковывания, обусловленный традиционными сварочными методами.

Технические параметры

Связанные примеры

Проект по строительству линии дробления медн···
Проектирование схемы линии дробления железно···
Конструкторская схема линии дробления золото···

Больше примеров

Проект по строительству линии дробления медн···

Проектирование схемы линии дробления железно···

Конструкторская схема линии дробления золото···

Проект по строительству линии дробления магн···

Проект по дроблению магнетитной руды компани···

Проект по дроблению никелевых руд в портовой···

Дробление свинцовозинковых руд в Гуанси с пр···

Шичуань: дробление золотых руд с производите···

Проект магнетитной руды с производительность···

Сервис/Советы

1Оборудование должно подвергаться техническому обслуживанию и смазке в соответствии с требованиями, а также в процессе производства необходимо постоянно контролировать такие параметры, как давление масла, температура масла, количество масла и т.д.

2При возникновении чрезмерного шума или вибрации во время работы необходимо быстро остановить оборудование и провести проверку.

3Больше обращайте внимания на качество и объем готовой продукции, чтобы своевременно обнаруживать и решать проблемы при возникновении аномалий в работе оборудования.
