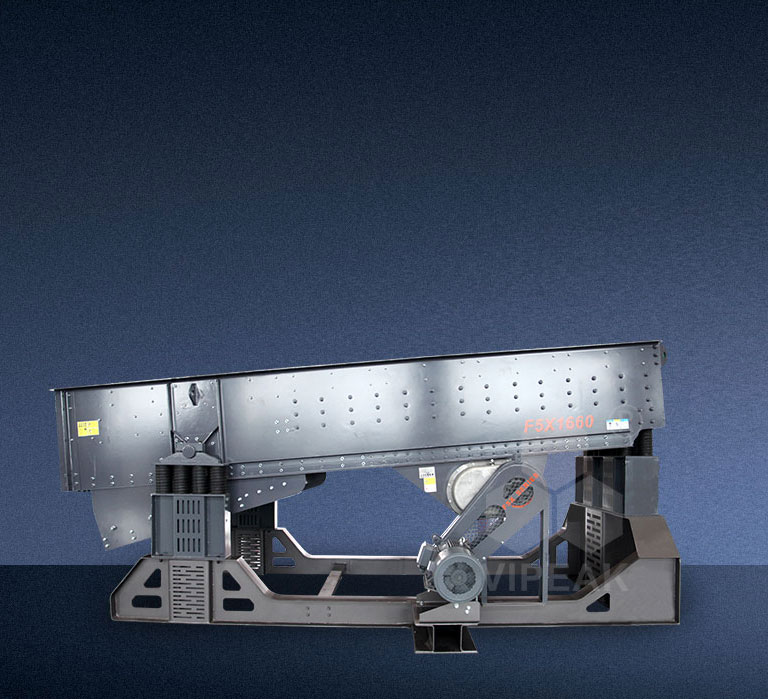

Вибрационная подающая машина серии F5X

Вибрационный питатель F5X разработан для сверхтяжелых условий эксплуатации. Он обладает сильной интенсивностью вибрации 4.5G и чрезвычайно прочной конструкцией желоба. С производительностью 1600 Т/ч, максимальным размером подаваемых частиц 1.5 м и стандартным объемом бункера 25~45 м³, он способен выдерживать давление в секции 80 м³, что позволяет ему адаптироваться к тяжелому давлению в секции, высоким нагрузкам, сильным ударам и другим аналогичным тяжелым условиям при первичной подаче материала.
Характеристики продукта: Сверхтяжелая конструкция и сильная интенсивность вибрации 4.5G обеспечивают лучшие характеристики.

Область применения:
Серия виброзаводчиков F5X разработана для сверхтяжелых условий эксплуатации, обладает интенсивностью вибрации до 4,5G и чрезвычайно прочной конструкцией желоба. Ее производительность достигает 1600 тонн в час, максимальный размер подаваемого материала — 1,5 м, стандартный объем бункера — 25–45 кубических метров, а она выдерживает давление бункера объемом 80 кубических метров. Это позволяет ей справляться с тяжелыми условиями начальной подачи материала, такими как высокое давление бункера, высокая нагрузка и сильные удары. Данный питатель имеет низкую высоту установки и занимает мало места, что делает его подходящим для непрерывной подачи материала в первичные челночные дробилки, первичные ударно-отбойные дробилки, первичные молотковые дробилки и т.д.

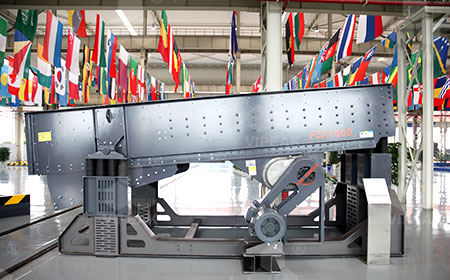

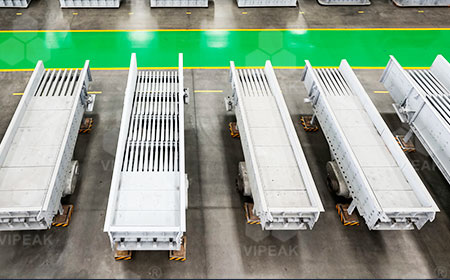

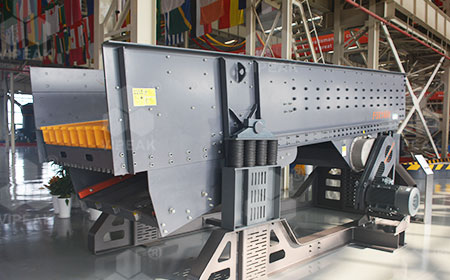

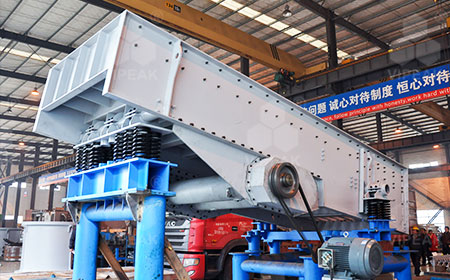

Атлас оборудования

Принцип работы

Серия виброзаказчиков F5X в основном состоит из передней опоры, желоба, вибратора, задней опоры, защитного кожуха, электродвигателя, двигателя амортизатора и других компонентов.
Виброзаказчик серии F5X использует электродвигатель для привода эксцентриального вала, расположенного в вибрационном устройстве. Этот вал через шестерню соединен с другим валом, расположенным параллельно ему. При вращении этих двух валов возникает вибрационная сила. Такая конструкция валов обеспечивает то, что возникающий ход перемещает материал из зоны подачи медленно в зону выгрузки. В то же время происходит разделение материала, что делает его гранулометрию более равномерной.
Скорость подачи виброзаказчика можно регулировать за счет изменения скорости вибрационного устройства. При необходимости его производительность можно также регулировать за счет изменения угла хода (с помощью изменения фазы шестерен).

Характеристики устройства

Сверхэнергетический вибратор
Виброзвучатель FV с сверхэнергетическим воздействием, интенсивность вибрации достигает 4,5G; смазка в масляной ванне, период смазки длится до 1500 часов; конструкция с монтажно-разборным подшипником в целом, что обеспечивает удобное обслуживание при возникновении неисправностей.
Сверхтяжелый дизайн
Сверхтяжелая каркасная конструкция с поперечно-вертикальной компоновкой крупных прямоугольных трубок способна выдерживать высокое давление в бункерах и сильные удары от падающего материала; используется сборка из высокопрочных гаек с кручением, на боковых стенках отсутствуют какие-либо сварочные швы, что исключает риск растрескивания из-за сварочного напряжения.
Функция предварительного ситования
Барры имеют модульную конструкцию с большим перепадом высот, высокой эффективностью удаления, высокой износостойкостью, а также удобной установкой и заменой. Богатая конфигурация барров позволяет удовлетворить требования предварительного сеивания в различных приложениях.
Старуктура с высокими характеристиками
Структуры опоры с штыревым креплением, регулируемый угол; композитная пружина с большой нагрузочной способностью, плавная работа и отсутствие шума; импортный валажный амортизатор двигателя с встроенной резиночной штангой, срок службы без обслуживания до шести лет, хороший амортизационный эффект и долговечность двигателя.

Технические параметры

Связанные примеры

Проект по строительству линии дробления медн···
Проектирование схемы линии дробления железно···
Конструкторская схема линии дробления золото···

Больше примеров

Проект по строительству линии дробления медн···

Проектирование схемы линии дробления железно···

Конструкторская схема линии дробления золото···

Проект по строительству линии дробления магн···

Проект по дроблению магнетитной руды компани···

Проект по дроблению никелевых руд в портовой···

Дробление свинцовозинковых руд в Гуанси с пр···

Шичуань: дробление золотых руд с производите···

Проект магнетитной руды с производительность···

Сервис/Советы

1Оборудование должно подвергаться техническому обслуживанию и смазке в соответствии с требованиями, а также в процессе производства необходимо постоянно контролировать такие параметры, как давление масла, температура масла, количество масла и т.д.

2При возникновении чрезмерного шума или вибрации во время работы необходимо быстро остановить оборудование и провести проверку.

3Больше обращайте внимания на качество и объем готовой продукции, чтобы своевременно обнаруживать и решать проблемы при возникновении аномалий в работе оборудования.
