Принцип работы

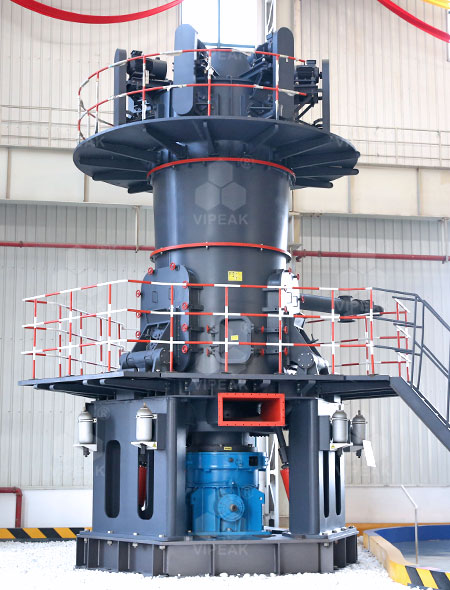

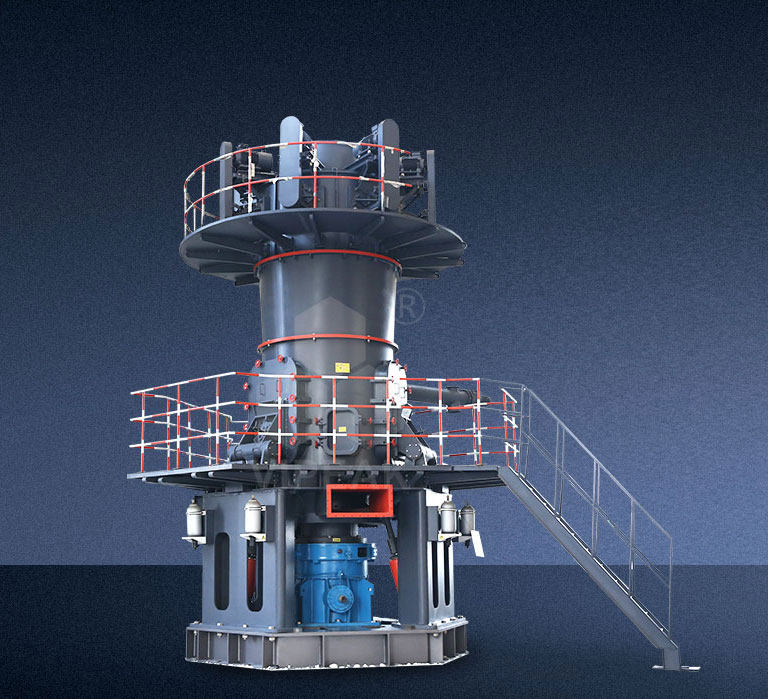

Ультрафиолетовый вертикальный мельница LUM в основном состоит из электродвигателя, редуктора, устройства мельничных валов, устройства мельничного диска, устройства сжатия, сепаратора, корпуса и масляной станции и т.д.
Основной электродвигатель через редуктор вращает мельничный диск, одновременно воздух поступает в мельницу через впускной патрубок, материал через выходной патрубок шнекового питателя попадает в центр мельничного диска, под действием центробежной силы материал равномерно перемещается от центра мельничного диска к краю, проходя через зону мельничных каналов на диске, подвергается давлению мельничных валов, крупные частицы материала напрямую дробятся, мелкие частицы при сжатии образуют зону материала для дробления между частицами. Дробленный материал продолжает двигаться к краю мельничного диска, пока не будет увлечен сильным потоком воздуха в районе воздушного кольца, а крупные частицы снова падают на мельничный диск для дальнейшего дробления. Материал в потоке воздуха проходит через верхний сепаратор, под действием лопастей ротора крупные частицы возвращаются на мельничный диск для дробления, а качественные мелкие частицы выходят из мельницы вместе с потоком воздуха и собираются циклоном системы, собранный порошок является продуктом, полученным на ультрафиолетовой вертикальной мельнице. Примеси, такие как железные кусочки, попавшие в материал, движутся вместе с материалом к краю мельничного диска, но из-за своей большой массы не могут быть подняты воздухом, падают в нижнюю полость мельницы и подхватываются скребком, установленным на дне мельничного диска, и выводятся через выпускной патрубок за пределы машины.

Характеристики устройства

Готовые изделия имеют хорошее качество
Применяется принцип помольки в слое, материал остается в мельнице в короткое время, повторная помоль минимальна, содержание железа низкое, а белая плоть и чистота готового продукта высокие.
Высокая эффективность помола
Особенно разработанные шлифовальные кривые втулок валов и подкладок позволяют измельчать материал за один раз до 650 меш, а при повторной сепарации — до 3250 меш.
Оборудование работает стабильно
оборуд оборуд оснащен механическими и электронными ограничивающими устройствами для предотвращения разрушительных ударов и вибраций; оснащен станцией смазки шаровых роликов, которая обеспечивает полноценную смазку и предотвращает переливание и утечку масла.
Высокая степень автоматизации
Способ регулировки давления на мельничные валы с использованием автоматического управления PLC/DCS обеспечивает точное управление, не требует ручного вмешательства и снижает расходы на рабочую силу.
Технология разделения порошка надежная
Многоступенчатый отсев, роторы могут регулироваться по частоте, тонкость готового продукта может достигаться в выбранном диапазоне; при производстве нескольких видов продукции качество стабильно, воспроизводимость высока.
Легкий в обслуживании и экологически безопасный
Шаровые ролики можно вывести для ремонта и технического обслуживания, что удобно и быстро, сокращая потери от остановки оборудования; вибрация слабая, шум низкий; герметичность высокая, пыль не выходит, что обеспечивает чистоту и экологичность.
